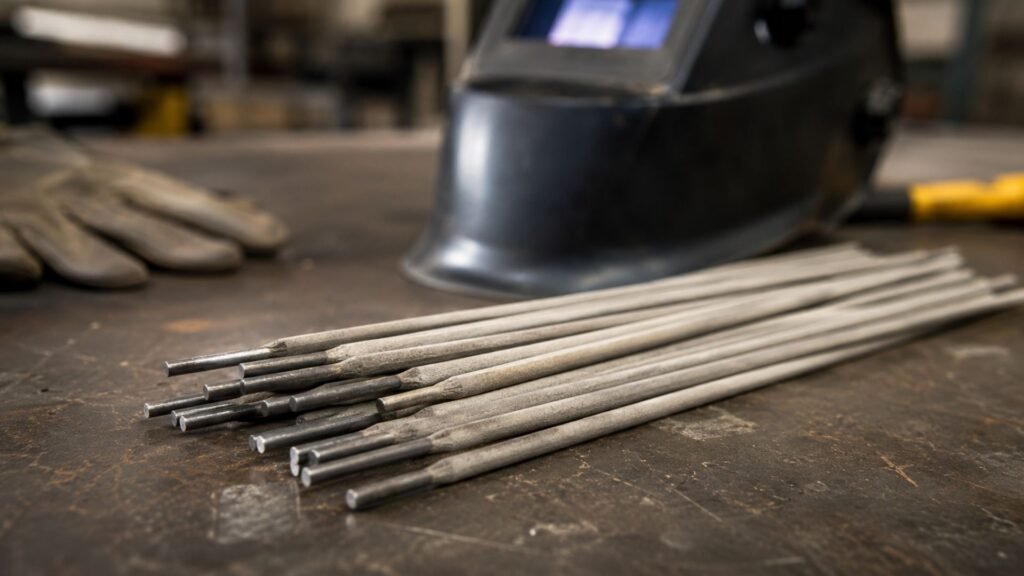

Los electrodos para soldadura son varillas metálicas revestidas que actúan simultáneamente como conductor eléctrico y material de aporte durante el proceso de soldadura por arco manual (SMAW). Al establecer un arco eléctrico entre el electrodo y el metal base, el núcleo se funde y deposita el material de relleno, mientras que el revestimiento genera gases y escoria protectores que evitan la contaminación del cordón.
Comprender de dónde provienen sus materias primas, cómo se fabrican y cómo utilizarlos correctamente marca la diferencia entre una unión sólida y un cordón defectuoso que compromete la integridad estructural de la pieza.
Materias primas y extracción de minerales
Un electrodo revestido está compuesto por dos partes principales: el núcleo metálico y el revestimiento. Cada uno requiere materias primas extraídas de yacimientos minerales y procesos metalúrgicos específicos.
1. Núcleo metálico (alambre de acero)
El núcleo es una varilla de acero al bajo carbono —generalmente acero AISI 1010 con un contenido de carbono de 0.08 a 0.12 %— que actúa como conductor de corriente y material de aporte principal. Su producción parte de la extracción de mineral de hierro (hematita, magnetita) en minas a cielo abierto, seguida por la reducción en altos hornos y laminación en frío hasta obtener los diámetros requeridos: 1.6, 2.4, 3.2, 4.0 y 5.0 mm, entre otros.
2. Rutilo e ilmenita (TiO₂)
El rutilo es uno de los minerales más importantes en el revestimiento de electrodos tipo E-6013. En su estado natural contiene entre 88 y 94 % de dióxido de titanio (TiO₂), y también se obtiene a partir de la ilmenita —mineral compuesto por 45–55 % de TiO₂ y el resto de Fe₂O₃—. Se extrae principalmente en Australia, Sudáfrica y Noruega mediante minería en playas de arena mineral. Su función en el revestimiento es estabilizar el arco eléctrico y mejorar la fluidez de la escoria.
3. Celulosa
La celulosa es la materia orgánica más utilizada en electrodos de penetración profunda como el E-6010, donde puede representar hasta el 30 % del revestimiento. Se obtiene de pulpa de madera procesada químicamente. Durante la soldadura, su combustión genera un escudo gaseoso rico en hidrógeno y CO que protege el baño de fusión, permitiendo soldar en posiciones verticales y sobre cabeza.
4. Carbonato de calcio y mármol (CaCO₃)
El carbonato de calcio —extraído de yacimientos de mármol, caliza y dolomita— es el componente básico de los electrodos E-7018 de bajo hidrógeno. Al fundirse libera CO₂ protector, y junto con fluoruro de calcio (CaF₂) forma escorias básicas que reducen el hidrógeno difusible en la soldadura, minimizando el riesgo de fisuración en frío.
5. Ferromanganeso y ferrosilicio (FeMn / FeSi)
Estas ferroaleaciones se obtienen mediante reducción de minerales de manganeso y silicio en hornos eléctricos de arco. Actúan como desoxidantes en el baño de fusión y mejoran las propiedades mecánicas del cordón: resistencia a la tracción, tenacidad y ductilidad.
6. Otros componentes del revestimiento
Dependiendo del tipo de electrodo, el revestimiento puede incluir hasta 40 componentes distintos: arena de zirconio, feldespato, caolín, cuarzo, polvo de hierro, fluoruro de calcio, silicato de sodio, entre otros. Cada fabricante mantiene sus fórmulas como secreto industrial, ya que la composición exacta determina el comportamiento del arco, la fluidez de la escoria y las propiedades mecánicas finales.
Proceso de fabricación de electrodos
1. Preparación del alambre núcleo
El alambre de acero se recibe en bobinas, se estira hasta el diámetro requerido, se endereza y se corta a la longitud estándar (300 a 450 mm). Posteriormente se limpia superficialmente para garantizar adherencia del revestimiento.
2. Formulación y mezcla del revestimiento
Los ingredientes minerales, orgánicos y metálicos se pesan con precisión, se muelen hasta granulometrías controladas y se mezclan en seco. Se añade silicato de sodio o potasio como aglutinante hasta obtener una pasta homogénea con la plasticidad adecuada para la extrusión.
3. Extrusión y revestimiento
El alambre pasa a través de una extrusora de alta presión donde la pasta se deposita de forma concéntrica y uniforme sobre el núcleo. El espesor del revestimiento se controla con tolerancias de décimas de milímetro.
4. Secado y horneado
Los electrodos se secan en hornos a temperaturas de 100 °C a 450 °C según el tipo. Los electrodos básicos (E-7018) requieren horneado a 300–450 °C para reducir la humedad residual a menos del 0.4 %, condición indispensable para garantizar bajo contenido de hidrógeno difusible.
5. Control de calidad
Cada lote se somete a pruebas de excentricidad del revestimiento, resistencia a la flexión, análisis químico del depósito y propiedades mecánicas (tracción, impacto Charpy). Las normas AWS A5.1 y AWS A5.5 establecen los criterios de clasificación y aceptación.
Clasificación de electrodos según AWS
La clasificación AWS identifica el tipo y propiedades de cada electrodo mediante un código alfanumérico. El electrodo E-7018, por ejemplo, indica: E (electrodo), 70 (resistencia mínima de 70,000 psi), 1 (todas las posiciones) y 8 (revestimiento básico con polvo de hierro, corriente AC/DC+).
En Solfumex fabricamos electrodos bajo estándares AWS para múltiples aplicaciones:
- Electrodos para aceros al carbono — ideales para estructuras metálicas generales.
- Electrodos de bajo hidrógeno y alta resistencia — para aceros de alta resistencia y aplicaciones críticas.
- Electrodos para acero inoxidable — con aleaciones especiales para resistencia a la corrosión.
- Electrodos para hierros colados — para reparación y unión de fundiciones.
- Electrodos para recubrimientos duros — para recuperación y protección de piezas sometidas a desgaste.
Recomendaciones de uso
Selección del electrodo correcto
La selección debe considerar: tipo y composición del metal base, posición de soldadura, tipo de corriente disponible (AC o DC) y requisitos mecánicos de la unión. Consulta siempre la ficha técnica del fabricante y las normas aplicables (AWS, ASME).
Parámetros de amperaje orientativos
- Ø 2.4 mm: 60–90 A
- Ø 3.2 mm: 90–130 A
- Ø 4.0 mm: 130–180 A
- Ø 5.0 mm: 180–240 A
Un amperaje excesivo produce socavaciones; uno insuficiente genera falta de fusión y cordones irregulares.
Almacenamiento y secado
Los electrodos básicos de bajo hidrógeno son altamente higroscópicos. Almacénalos en su empaque original o en hornos de mantenimiento a 60–80 °C. Si han estado expuestos a humedad, reséquelos a 300–350 °C durante 1 hora antes de su uso. Los electrodos celulósicos, en cambio, requieren cierto contenido de humedad; no los hornee.
Inspección antes de soldar
Rechaza electrodos con revestimiento agrietado, húmedo, desprendido o dañado. Un revestimiento en mal estado afecta la estabilidad del arco, incrementa el hidrógeno difusible y compromete las propiedades mecánicas del depósito.
